在线观看污污AV女优,优色色网站,成人免费播放视频777777,国产伦精品一区二区,成人免费电影不卡,无码又爽又刺激

銅絲發(fā)黑的原因是多種要素形成的，不僅僅是配方問(wèn)題，還與銅絲自身所在的狀況、橡膠加工工藝、橡膠硫化工藝、電纜的結(jié)構(gòu)、護(hù)套橡膠配方、出產(chǎn)環(huán)境等許多要素有關(guān)。

今日防火電纜廠家以勒電纜給咱們介紹一下電線銅絲發(fā)黑是什么原因形成的?

1、銅自身不是無(wú)氧銅，在加工過(guò)程中銅的外表不免會(huì)與空氣觸摸而呈現(xiàn)氧化。

2、 即便運(yùn)用無(wú)氧銅，因?yàn)閷?duì)銅桿的加工，特別是韌煉工藝的把握以及加工好的銅線芯寄存的條件欠好，使銅線芯自身已有細(xì)微的氧化，這也是銅絲發(fā)黑的原因之一。

3、橡膠配方的原因廿世紀(jì)五十年代，橡膠絕緣均選用天然膠和丁苯膠并用配方。因?yàn)榻^緣橡皮直接與銅線觸摸，所以就不能直接運(yùn)用硫磺作硫化劑，即便用很少的硫磺也會(huì)使銅線發(fā)黑。

4、為了處理原因3，有必要運(yùn)用一些可以分化出游離硫的化合物，比方促進(jìn)劑TMTD 、硫化劑VA-7，幾十年的實(shí)踐現(xiàn)已證明TMTD 無(wú)法處理銅絲的發(fā)黑問(wèn)題。

5、別的，絕緣橡皮要有各種色彩，紅、藍(lán)、黃、綠、黑是根本色彩，這些色彩的呈現(xiàn)也會(huì)促進(jìn)橡皮發(fā)粘和銅絲發(fā)黑。

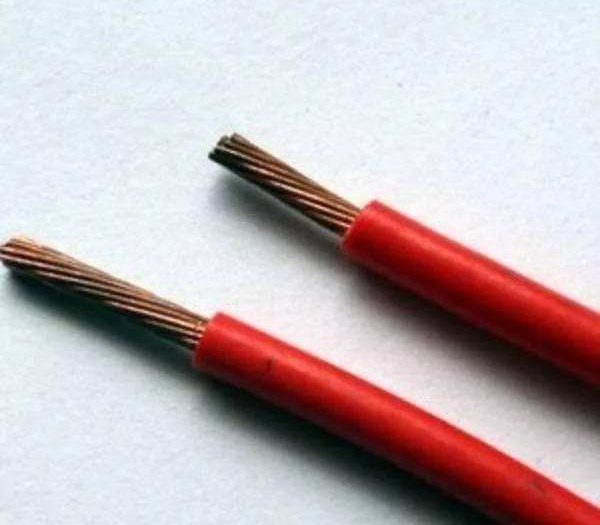

珠江電纜:電線電纜銅絲發(fā)黑原因分析

6、配方中的首要填充劑是輕質(zhì)碳酸鈣和滑石粉，因?yàn)閮r(jià)格的聯(lián)系，有些廠家為了降低成本，用價(jià)格特別廉價(jià)的碳酸鈣和滑石粉，這些填充劑粒子粗、游離堿的含量大、雜質(zhì)多，還簡(jiǎn)單形成銅絲發(fā)黑。

7.、還有的廠用活性超細(xì)碳酸鈣來(lái)進(jìn)步絕緣橡皮的物理機(jī)械性能，而活性鈣多數(shù)是用硬脂酸來(lái)處理的，這種酸也是促進(jìn)銅絲發(fā)黑的原因。

8、一些老廠沿襲退火缸來(lái)退火，因而以下幾種原因也會(huì)形成氧化、發(fā)黑：

①該退火缸螺母沒(méi)擰緊，沖完二氧化碳或高純氮后漏氣;

②出缸的銅線溫度過(guò)高，超出30℃時(shí);

③拉絲乳化液保養(yǎng)不行，PH 值過(guò)低;

這些狀況夏天氣溫高時(shí)較為常見(jiàn)，乳化液不停地運(yùn)用會(huì)有所損耗，溫度高時(shí)則損耗較快，珠江電纜防火電纜廠家以勒電纜提示，假如不及時(shí)彌補(bǔ)新的原油，這時(shí)候含脂肪量很少，再加上氣溫高，乳化液的溫度也或許超出45℃，就很簡(jiǎn)單形成氧化發(fā)黑。

總歸，處理銅線發(fā)黑的問(wèn)題，難度依然較大，從銅絲到橡皮的每一道工序都要認(rèn)真對(duì)待，才干獲得較好的作用。膠種挑選和硫化系統(tǒng)的選用仍是問(wèn)題的關(guān)鍵所在，這個(gè)問(wèn)題的處理需求閱歷時(shí)刻的檢測(cè)。
